Die Anlagenverfügbarkeit dient der Auswertung von IMS-Daten in Anlehnung an den Standard SEMI E10.
Dieser Standard definiert verschiedene Auswertungsebenen. Je tiefer die Auswertungebene liegt, desto feiner ist die Unterscheidung der Anlagenzustände.
Es können die Instandhaltungs-Daten aller Anlagen nach bestimmten Kriterien aufgelistet und visualisiert werden, z.B. kann die prozentuale Verfügbarkeit einer Anlage während ihrer Betriebszeit ermittelt werden.

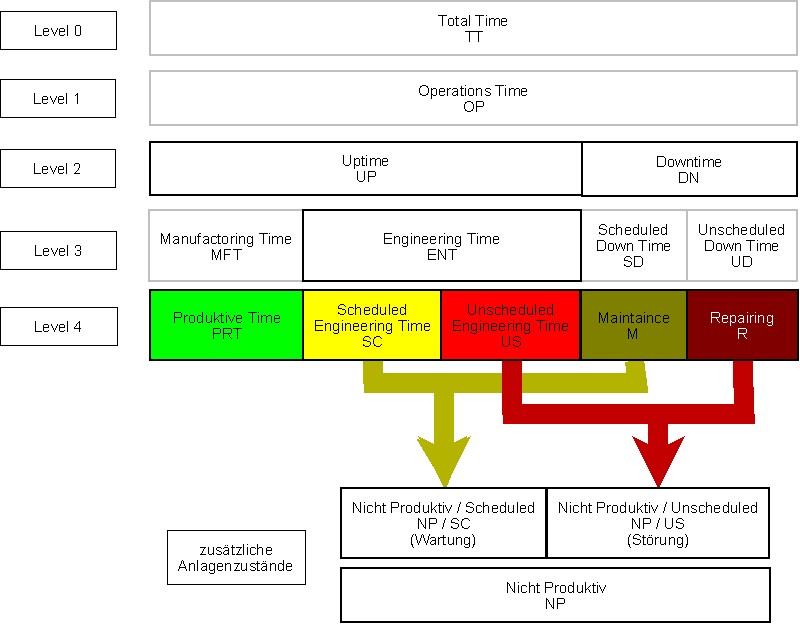

Die Grafik stellt die Ebenen und ihre Zusammensetzung aus den Anlagenzuständen dar.
Die im Modul Anlagenverfügbarkeit auswertbaren Anlagenzustände sind in schwarze Rahmen gefasst.
Hinweis: Operations Time = 100%
Ebene/
Level
|
enthaltene Anlagenzustände
|
Kürzel in
SEMI E10
|
Anzeige in
DELECO
|
Bedeutung
|
0
|
Total Time
|
TT
|
-
|
Operations Time + Non Scheduled Time
|
1
|
Operations Time
|
OP
|
-
|
Gesamte geplante Zeit = Betriebszeit + Stillstandszeit
|
Non Scheduled Time
|
NST
|
NS
|
ungeplante Zeit
|
2
|
Up Time
|
UP
|
-
|
Betriebszeit der Anlage
|
Down Time
|
DN
|
DN
|
Stillstandszeit der Anlage
|
3
|
Manufactoring Time
|
MFT
|
-
|
Betriebszeit ohne Wartung/Störung
|
Engineering Time
|
ENT
|
UP/ENT
|
Betriebszeit mit Wartung/Störung
|
Scheduled Down Time
|
SD
|
DN/SD
|
geplante Stillstandszeit
|
Unscheduled Down Time
|
UD
|
DN/UD
|
ungeplante Stillstandszeit
|
4
|
Productive Time
|
PRT
|
UP/PRT
|
Betriebszeit ohne Wartung/Störung
|
Scheduled Engineering Time
|
SC
|
UP/ENT/SC
|
Wartung ohne Anlagenabschaltung
|
Unscheduled Engineering Time
|
US
|
UP/ENT/US
|
Störungsbehebung ohne Anlagenabschaltung
|
Maintaince
|
M
|
DN/SD/M
|
Wartung mit Anlagenabschaltung
|
Repairing
|
R
|
DN/UD/R
|
Störungsbehebung mit Anlagenabschaltung
|
Zusatz
|
Nicht produktiv
|
-
|
NP
|
Gesamtzeit von Wartung + Störungsbehebung
|
Nicht produktiv/scheduled
|
-
|
NP/SC
|
Gesamtzeit von Wartung mit und ohne Anlagenabschaltung
|
Nicht produktiv/unscheduled
|
-
|
NP/US
|
Gesamtzeit von Störungsbehebung mit und ohne Anlagenabschaltung
|
|
