Diagramm

Modulnavigation: Bereich Module - Modulgruppe Infozentrum - Modul Kostenauswertung - Fenster Diagramm

Die verschiedenen Diagrammtypen ermöglichen eine grafische Darstellung der Daten. Die Daten werden pro Typ aus einem anderen Blickwinkel betrachtet. Der Diagrammtyp wird im Fenster "Auswertungseinstellungen" im Bereich "Anzeigeeinstellungen" festgelegt.

Diagrammtyp	Beschreibung

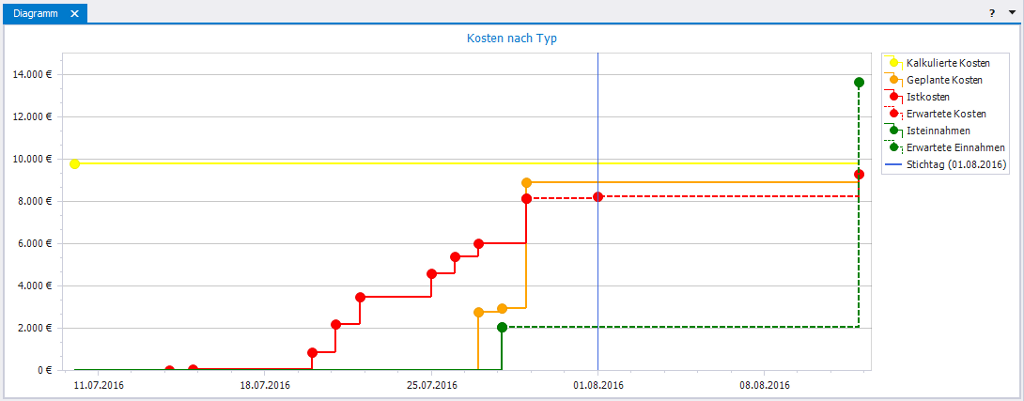

Kosten nach Typ	Die verschiedenen Kostentypen werden anhand eines Liniendiagramms dargestellt. Erwartete und Istkosten werden dabei als eine Linie abgebildet. Bis zum Stichtag handelt es sich um Istkosten (durchgezogene Linie) und ab dem Stichtag handelt es sich um erwartete Kosten (unterbrochene Linie). Dies gilt ebenfalls für die erwarteten und Isteinnahmen.
Kosten nach Bestandteil	Die einzelnen Kostenbestandteile werden als Flächen angezeigt. Es handelt sich dabei um eine kumulative Darstellung.
Einnahmen und Kosten	Die Differenz aus Einnahmen und Kosten wird als Linie angezeigt. Die eingeblendete Nulllinie signalisiert, ob die Einnahmen die Kosten übersteigen. Auch hier werden abhängig vom Stichtag die Istwerte als durchgezogene und die erwarteten Werte als unterbrochene Linie dargestellt. Hinweis: Anhand eines Auswahlknopfes wird festgelegt, ob für die Ermittlung der Plankostendifferenz die geplanten oder die kalkulierten Kosten verwendet werden sollen. Bei den kalkulierten Kosten wird das "Gültig ab-Datum" zur Datumsermittlung herangezogen.

Hinweis: Neben dem Diagramm befindet sich eine Legende, welche zur Erläuterung der angezeigten Linien bzw. Bereiche dient.

Darstellung

In den Diagrammen werden nur die Linien bzw. Bereiche dargestellt, zu denen im ausgewählten Zeitraum Daten vorliegen. Wenn zu einem Vorgang bspw. keine kalkulierten Kosten vorhanden sind, ist im Diagramm "Kosten nach Typ" die Linie "Kalkulierte Kosten" nicht sichtbar.

Die Darstellung der Kosten und Einnahmen erfolgt auf den Tag genau. An dem betreffenden Datum wird ein Punkt eingeblendet. Bewegt man die Maus auf einen solchen Punkt, wird ein Tooltip angezeigt, in dem die Verursacher aufgelistet werden. Dabei kann es sich kostenseitig zum Beispiel um Rechnungen für Material oder Rückmeldungen aus der Fertigung handeln. Die Einträge werden je nach Typ zusammengefasst. Zusätzlich wird noch das konkrete Datum mit der entsprechenden Gesamtsumme angezeigt.

Für den Fall, dass viele dieser Punkte nah beieinander liegen, besteht die Möglichkeit das Diagramm zu vergrößern. Dies kann auf zwei Arten geschehen. Zum einen kann unter Zuhilfenahme der SHIFT-Taste mit der Maus in das Diagramm geklickt werden, woraufhin eine vergrößerte Darstellung erzeugt wird. Alternativ kann statt des Klicks das Mausrad verwendet werden. Zum anderen kann man ebenfalls unter Verwendung der SHIFT-Taste mit der Maus explizit einen Bereich im Diagramm markieren, welcher dadurch vergrößert wird. Zur ursprünglichen Darstellung gelangt man schrittweise wieder zurück, indem statt der SHIFT- die ALT-Taste verwendet wird.

Export

Wie die Tabelle kann auch das Diagramm über das Kontextmenü exportiert werden. Es wird nur der angezeigte Bildausschnitt exportiert. Das heißt, wenn die vergrößerte Darstellung eines Diagrammbereiches genutzt wird, dann wird der entsprechende Bereich exportiert.

Stichtag

In den einzelnen Diagrammtypen wird der Stichtag als vertikale blaue Linie angezeigt. Das verwendete Datum kann der Legende entnommen werden. Wenn keine andere Einstellung getroffen wurde, wird das aktuelle Datum verwendet.
